板金折彎

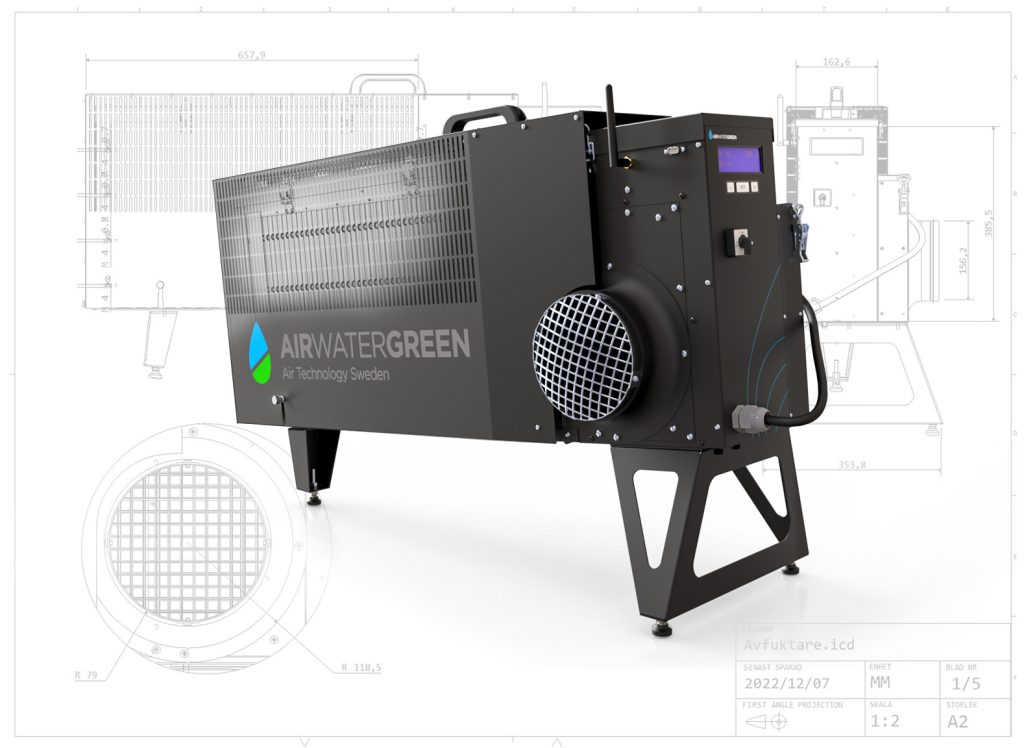

透過 IRONCAD 的板金功能，您可以在 3D 中建立折彎板件並將其展開成平面版本。您可以在 2D 圖面上標註折彎和展開版本的尺寸，也可以只需按一下按鈕就將展開版本匯出為 DXF 格式，供雷射切割機使用。3D CAD 的板金功能從未如此快速簡單！
繪製 2D 線條進行折彎
IRONCAD 提供多種不同的板金和板件折彎方法與工具。作為使用者,您可以在不同方法之間選擇來建立折彎。您可以使用 2D 平面,從 2D 橫截面在 3D 中擠出板金。您甚至可以在板件上繪製線條來顯示想要折彎的位置。當然您可以為每條線選擇角度、折彎半徑等參數。這些線條可以透過在 3D 環境中拖曳控制柄來調整！
壓製折彎的疊層拉伸板金
IRONCAD 提供全面的板金功能套件。您可以建立從簡單的鈑金折彎到更進階的疊層拉伸板金(例如「圓形轉方形」)壓製折彎。您可以設定需要使用多少次折彎來達到所需的形狀。每個折彎應該折彎多少度會自動顯示在 2D 圖面上。當然,只需幾次快速點擊,您就可以將展開的板材匯出為 2D DXF 格式,供雷射切割機使用。
展開匯入的 3D 零件
IRONCAD 板金功能讓您能夠輕鬆管理甚至來自其他 CAD 系統的 3D 模型。例如匯入 STEP 格式的零件,必要時可直接修改,請參考無需歷史記錄即可更改孔徑的範例。或者將其轉換為 IRONCAD 中的板金零件,以存取更多專用工具並在其基礎上繼續設計,然後將其展開。
拖放就可完成板金設計
板金目錄在 IRONCAD 中始終可在螢幕側邊輕鬆存取。您可以立即將不同的形狀拖放到您的 3D 模型上。許多形狀已適配用於沖壓工具變形或切割/雷射切割。您可以自由自訂尺寸,或從表格中選擇所需的尺寸。
